幼儿园重建计划



地震前4座楼的状况

3
4
5
6
7
8
9
10
11

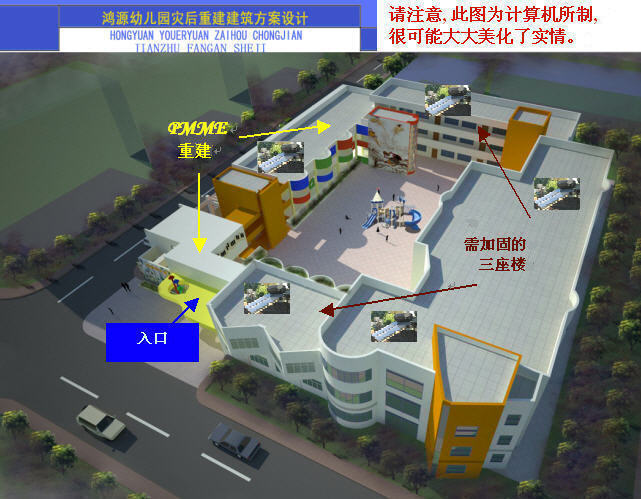

灾后重建建筑方案设计图

说明

正如我们在“幼儿园简介”中所指出,在“5.12”特大地震中,幼儿园的西楼、北楼、办公楼等均受到不同程度的损坏,必须加固后才能使用。而受损最严重的南楼则成为危房,必须推倒重建 (见下图由四川大学建筑和环境保护学院设计的“重建设计方案”)。

因灾区物资疏运困难、各方面涨价幅度大,再加上目前的金融危机使外汇对人民币的比值大幅下降,要筹集起250万人民币的重建基金难度极大。但为了使灾区儿童早日回到他们熟悉而眷恋的老环境,为了使重建计划早日动工,重建后的南楼建筑面积将由原先3层楼的1868平米减至为2层楼的1234平米,以减少筹款基金总数 (2008年12月底江油市政府给我们的建筑规格为每平米1700元,此外还有各种附加费), 但抗震设防烈度将为7度2组、构造要求按8度设计,使用年限为50年之久。另外,根据江油地区夏热冬冷的气候条件,还有新的节能新设计 (如下)。

建筑节能方面,主要依靠合理的建筑布局来进行控制,主要房间全部采用南北向布置,避免东西的不利日照因素的影响;另外,教学楼南侧的居民楼对日照有较大遮挡,只能通过加大开窗面积来满足采光,而开窗玻璃建议使用保温隔热效果较好的双层夹胶玻璃或LOW-E玻璃;建筑的外墙则可采用一些保温隔热材料;屋顶设放太阳能热水系统,并可以通过一些绿化来减少阳光的直晒,同时美化了环境。

1

2



详情请点击以下目录:

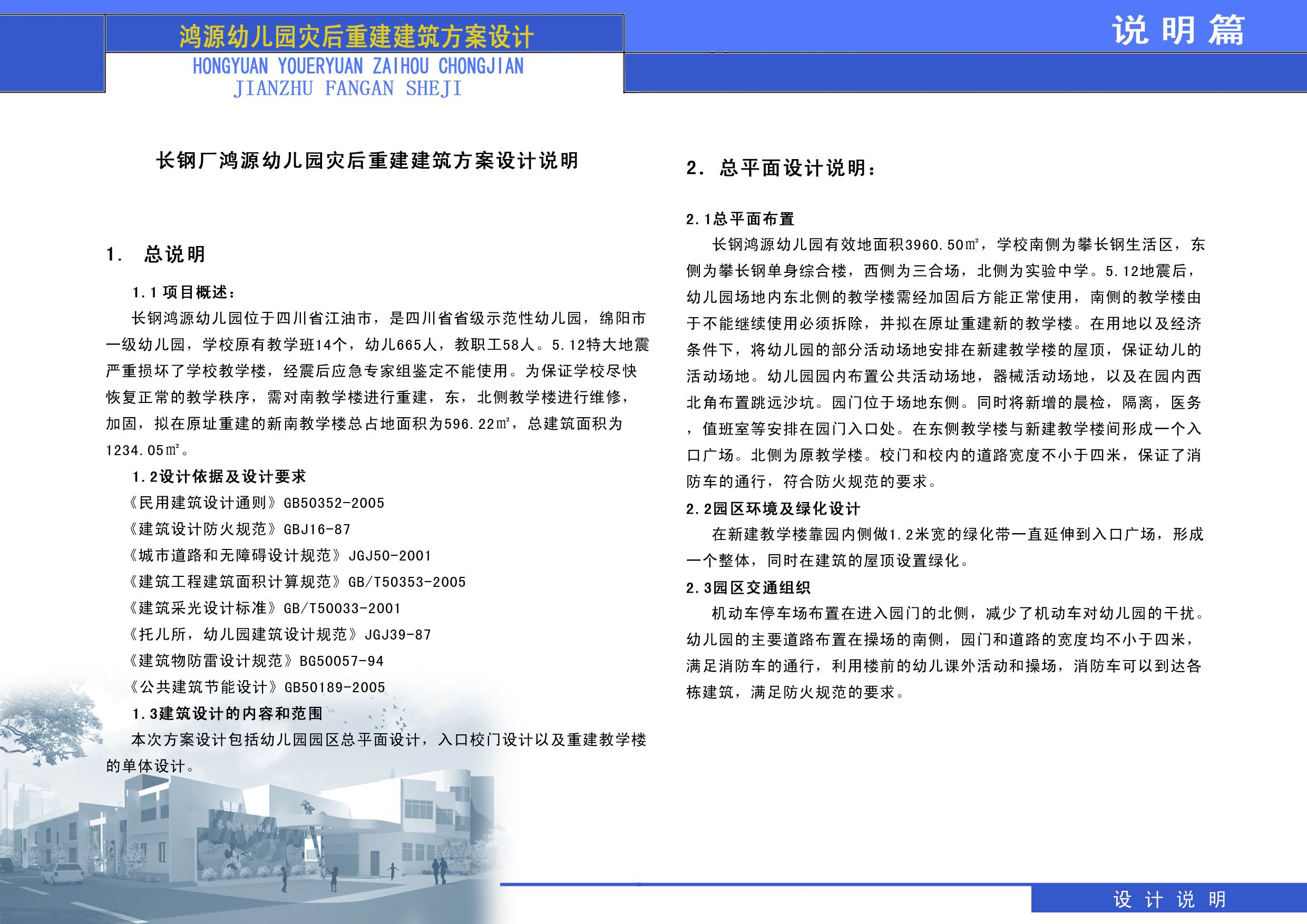

  总说明书
  建筑说明

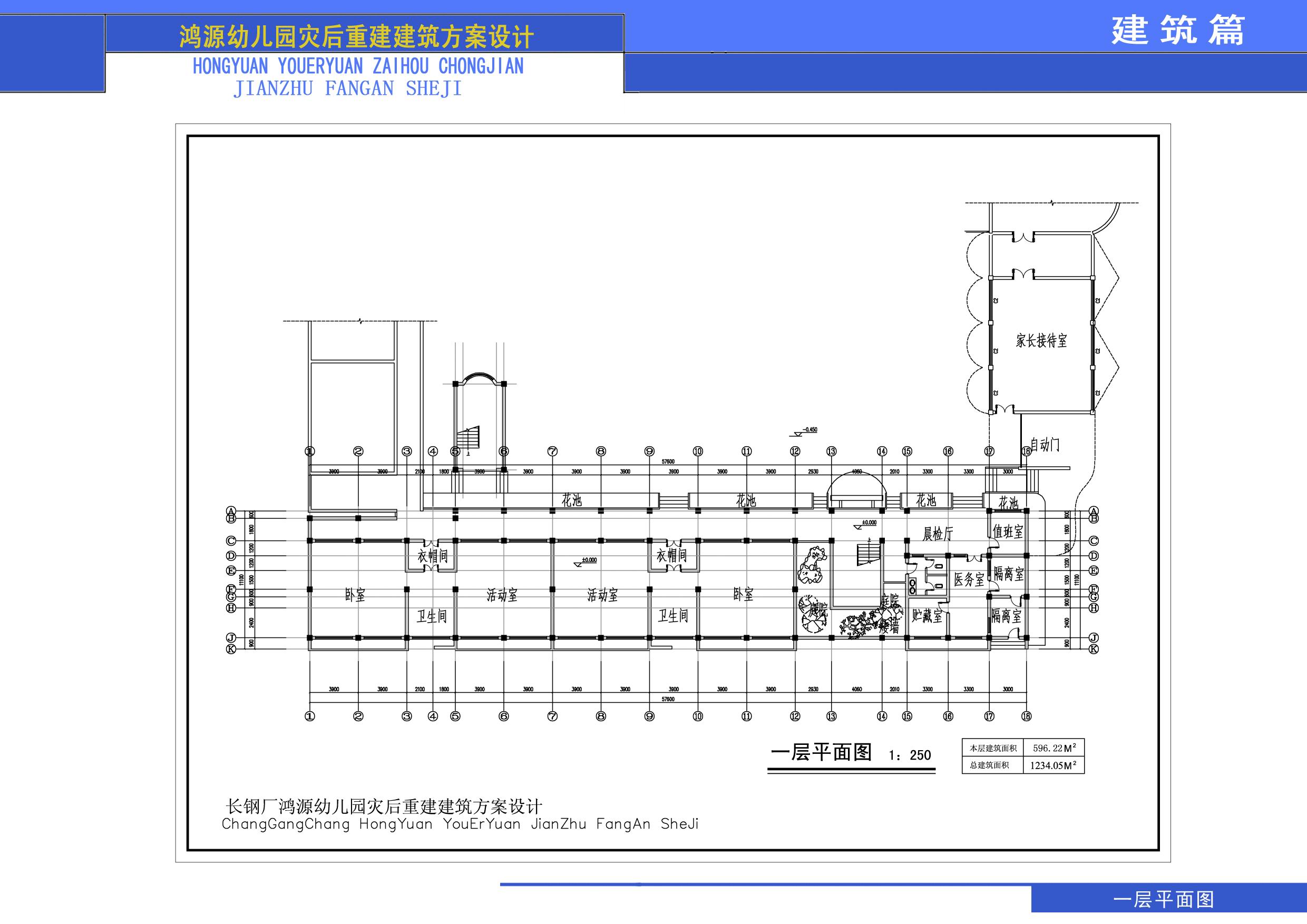

  一层平面图

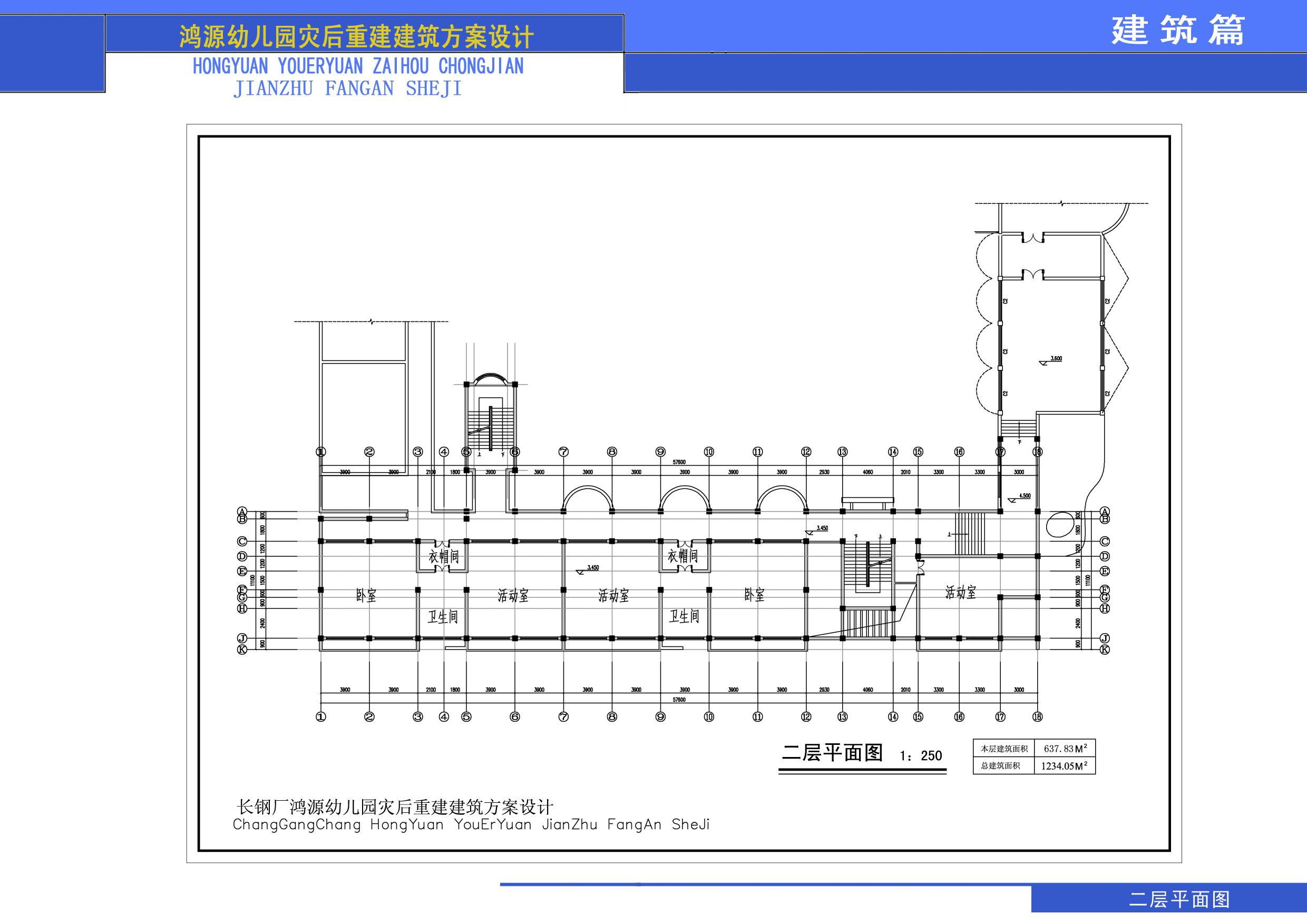

  二层平面图

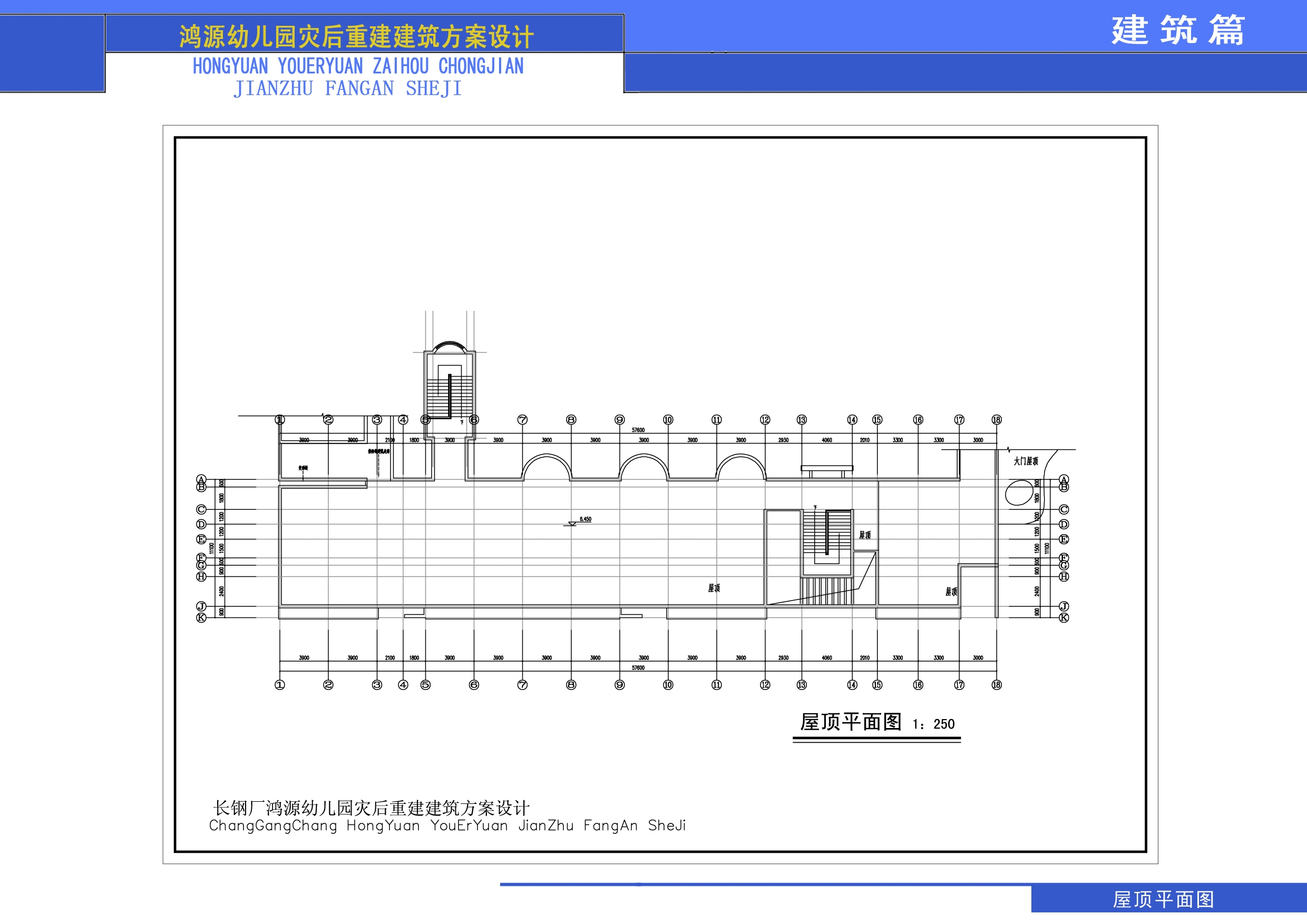

  屋顶平面图

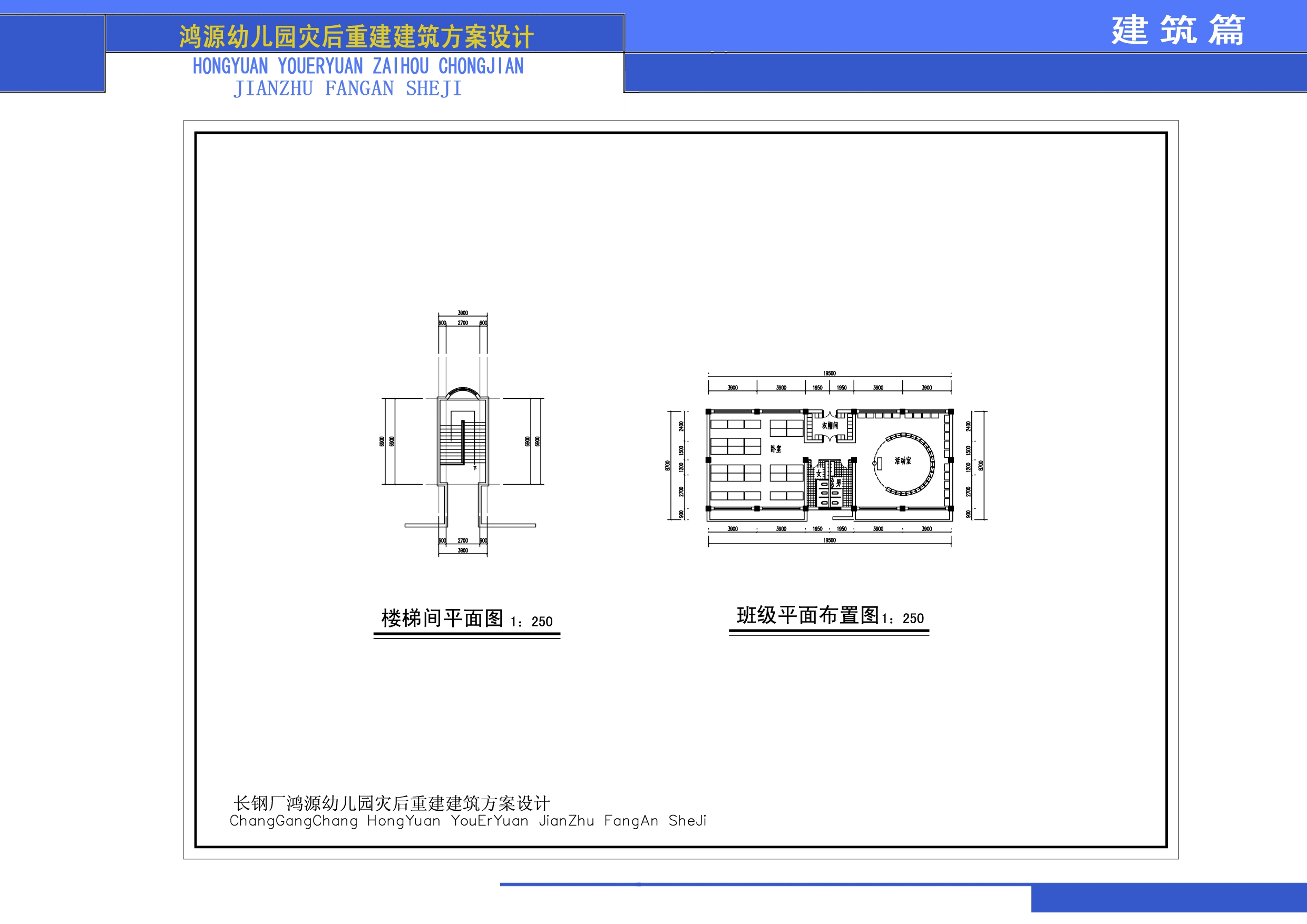

  楼梯间及班级布置平面图

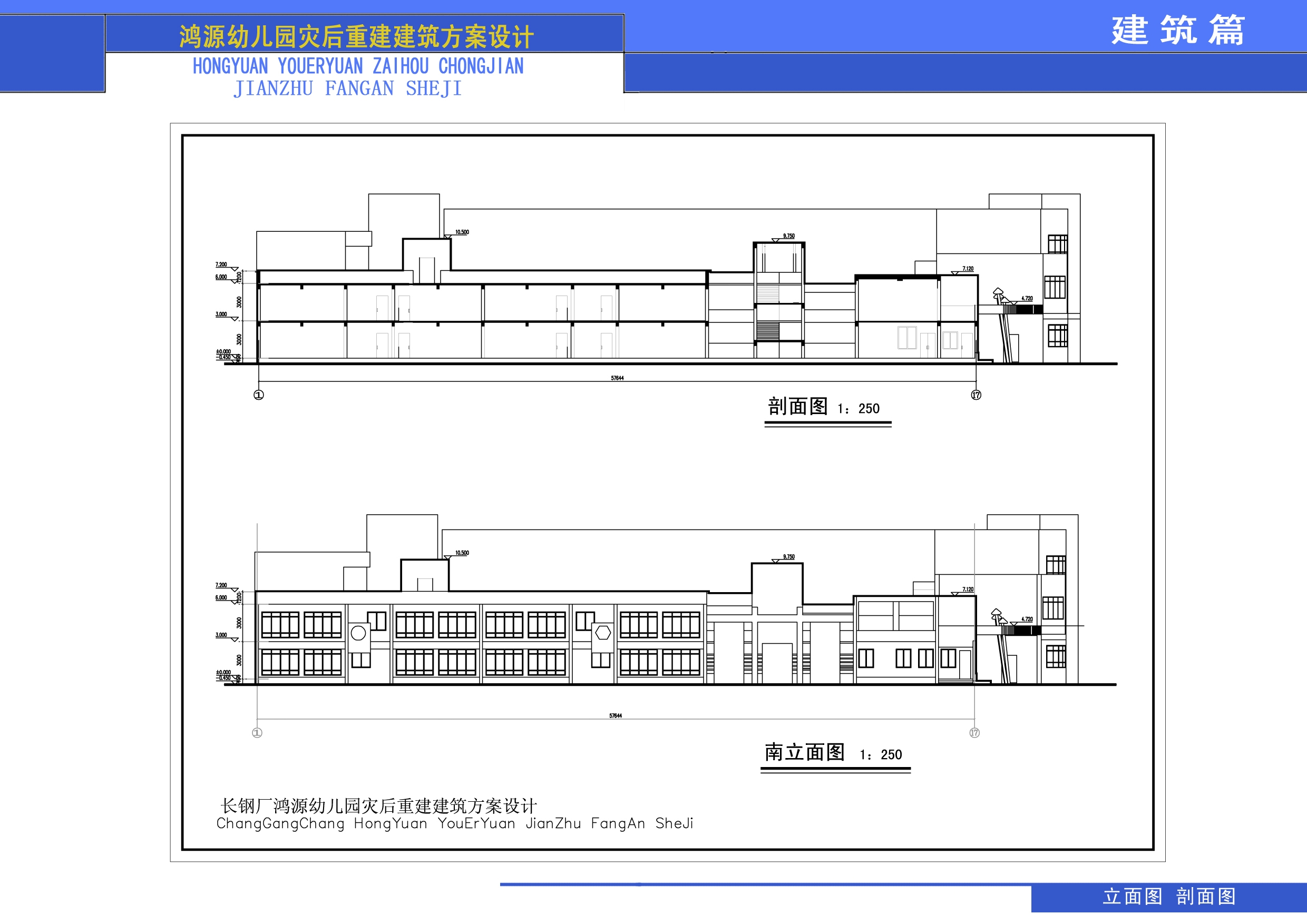

  南立面图 剖面图
